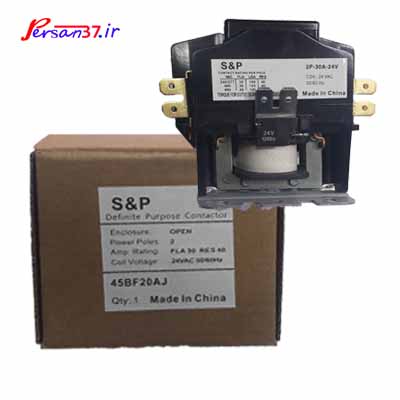

کنتاکتور 24 ولت کوار گازی 2 پل ,

بوبین 24 ولت امپر اسمی تا 30 امپر قابل استفاده است وزن 400 g ابعاد 15 × 10 × 10 cm این مدل کنتاکتور برای کوارهایی که مدار فرمان انها 24 ولت است قابل استفاده میباشد کنتاکتور به عنوان یک کلید وابسته به فرمان معرفی شده است چون عمل قطع و وصل کنتاکت های کنتاکتور توسط مدار فرمان انجام می شود و به عبارتی می توان کنتاکتور ها را کلید های مغناطیسی وابسته به برق معرفی کرد. کنتاکتور 30 آمپر پروداکت مدل 2P-30A قابلیت قطع وصل در دفعات زیاد را دارد. به همین ترتیب طول عمر بیشتری نسبت به کلید دارد به علاوه امکان صدور فرمان از چند محل را به راحتی می توان برای آن تعبیه کرد؛ به طوری که به تعداد نامحدود می توان شستی های قطع و وصل برای یک کنتاکتور طراحی و نصب کر هسته ی مغناطیسی در کنتاکتور ها خود به دو قسمت تقسیم می شود که شامل یک هسته ی ثابت و یک هسته ی متحرک است. بوبین در کنتاکتور بر روی قسمت ثابت هسته نصب می شود اما قسمت متحرک هسته به وسیله ی فنر از کنتاکت های ثابت جدا نگه داشته شده است. در حالت وصل بودن جریان برق از طریق کلید فرمان، بوبین خاصیت مغناطیسی پیدا می کند و قسمت هسته متحرک را به سمت خود جذب می کند. این خاصیت آهن ربایی را بوبین یا سیم پیچ به وجود می آورد. کنتاکت هایی در این مسیر قرار دارند که عمل قطع و وصل مدار را بر عهده دارند و با جذب و نزدیک شدن دو هسته این کنتاکت ها به هم وصل شده و کنتاکتور در حالت وصل قرار می گیرد.
